前言

閱讀本文需要擁有《深入理解計算機系統》第三章前置知識。本文不會對基礎指令做過多說明，但會說明部分較難知識。筆者學識稍淺，若有疏漏或錯誤處，歡迎各位大佬指正。

安裝Lab

切換到想安裝Lab的目錄後，使用wget下載Lab。

1
wget csapp.cs.cmu.edu/3e/bomb.tar

解壓Lab。

1
tar xvf bomb.tar

前置GDB知識

運行

gdb <filename>使用gdb調試文件

r運行程序，遇到斷點則停止

c繼續運行，直到遇到下一個斷點或程序結束

si單步步入(遇到函數則進入)

ni單步步過(遇到函數則直接執行完函數，不進入)

until運行到循環結束

until <line>運行到行號處

斷點

b <line>在第n行設置斷點

b <function name>在某個函數入口設置斷點

b *(<address>)在地址處設置斷點

info b顯示當前設置的斷點

delete <breakpoint n>刪除第n個斷點

delete breakpoints刪除所有斷點

disable <breakpoint n>暫停第n個斷點

enable <breakpoint n>開啟第n個斷點

窗口

layout regs顯示寄存器與反彙編窗口

layout asm顯示反彙編窗口

顯示內容

x/<count><format> <address/registers>打印內存值。從所給地址處開始，以format格式顯示count個值。
d: 十進制
x: 十六進制
t: 二進制
f: 浮點數
i: 指令
c: 字符
s: 字符串

example:

1
2
x/s $rax
x/100c 0x401000

Ctrl + L清屏

Phase_1

首先使用objdump將反彙編代碼儲存，以方便覽閱。

1
objdump -d bomb > bomb.asm

然後使用gdb打開程序，並給Phase_1打上斷點。

1
2
gdb bomb
b phase_1

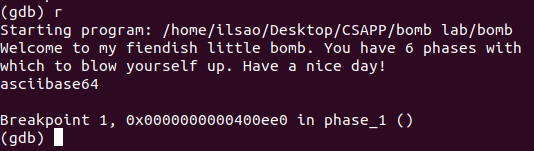

運行程序r，隨機輸入一些字符串後發現程序運行到斷點處。

顯示寄存器與反彙編窗口。

1
layout regs

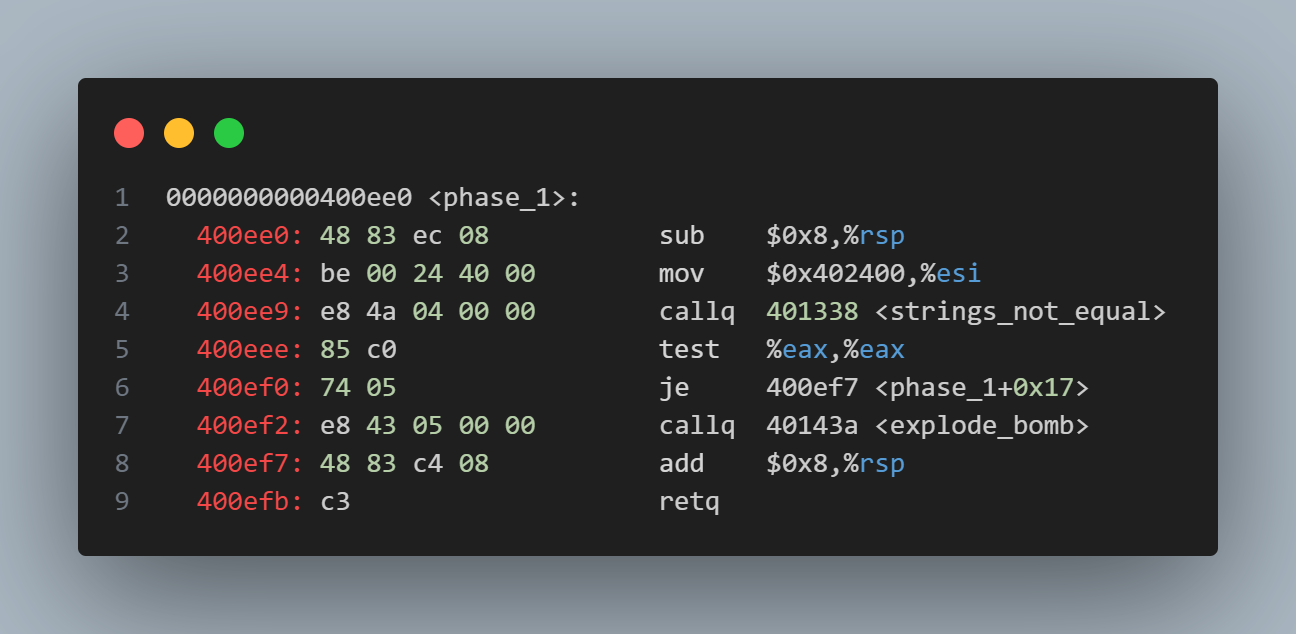

觀察顯示的反彙編代碼。

發現在地址0x400ee9處調用了函數strings_not_equal，然後在0x400eee處測試返回值(%eax)使否等於0，如果等於0則跳轉到0x400ef7(je指令，即jump equal)，否則調用0x400ef2處的explode_bomb。

複習CSAPP第三章內容，得知函數調用時數據傳輸的順序(第1個參數~第6個參數使用寄存器，如參數大於6個則使用棧傳遞)。

操作數大小(位) 1 2 3 4 5 6
64 %rdi %rsi %rdx %rcx %r8 %r9
32 %edi %esi %edx %ecx %r8d %r9d
16 %di %si %dx %cx %r8w %r9w
8 %dil %sil %dl %cl %r8b %r9b

由以上推斷我們可以猜測string_not_equal的兩個參數就是我們的輸入與標準答案。運行到0x400ee9後，我們查看%rdi與%rsi的值觀察看看。

1
2
x/s $rdi
x/s $rsi

得到答案

1
Border relations with Canada have never been better.

Phase_2

在phase_2處打斷點，隨機輸入幾個數字(我選擇1 2 4 8 16 32)，觀察其代碼。

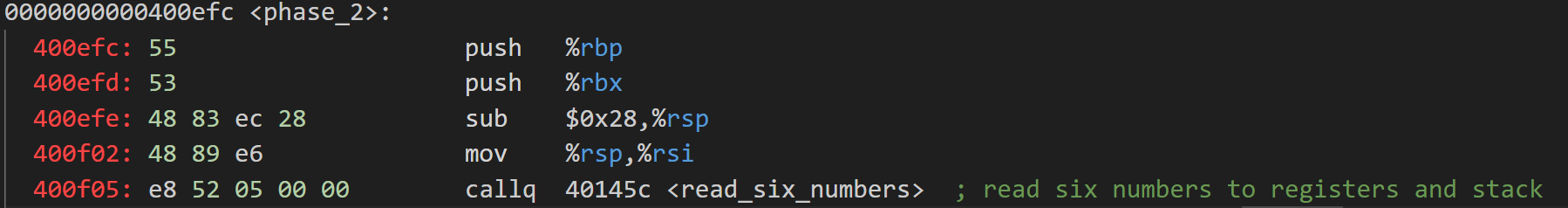

發現有名為read_six_numbers的函數，跟進查看代碼。

發現有一個函數sscanf，查詢後發現sscanf函數是用來從指定字符串中按格式提取數據。

其原型為：

1
int sscanf(const char *str, const char *format, ...);

參數解釋：

  • str：待解析的字符串
  • format：格式化字符串
  • …：可變參數列表，用來接收解析後的數據 (須為變量地址)

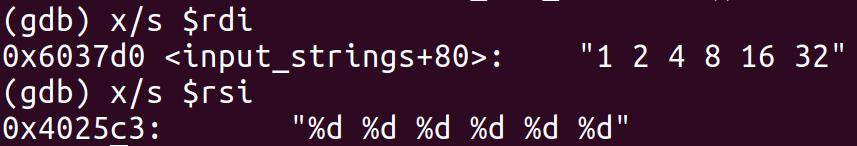

我們可以猜測sscanf就是用來提取用戶輸入。通過phase_1中展示的數據傳輸順序，查看%rdi與%rsi。

可以發現我們的猜測是正確的，故調用sscanf的參數應該是：

1
sscanf("<user input>", "%d %d %d %d %d %d", &rdx, &rcx, &r8, &r9, &rsp, &(rsp+8))

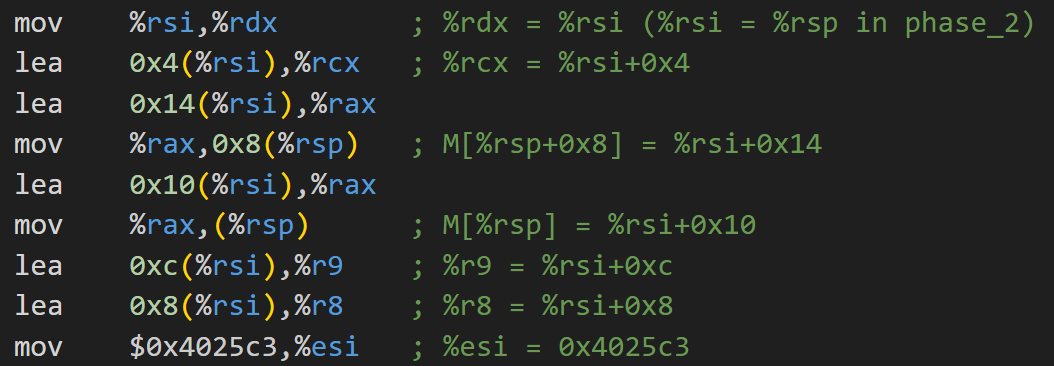

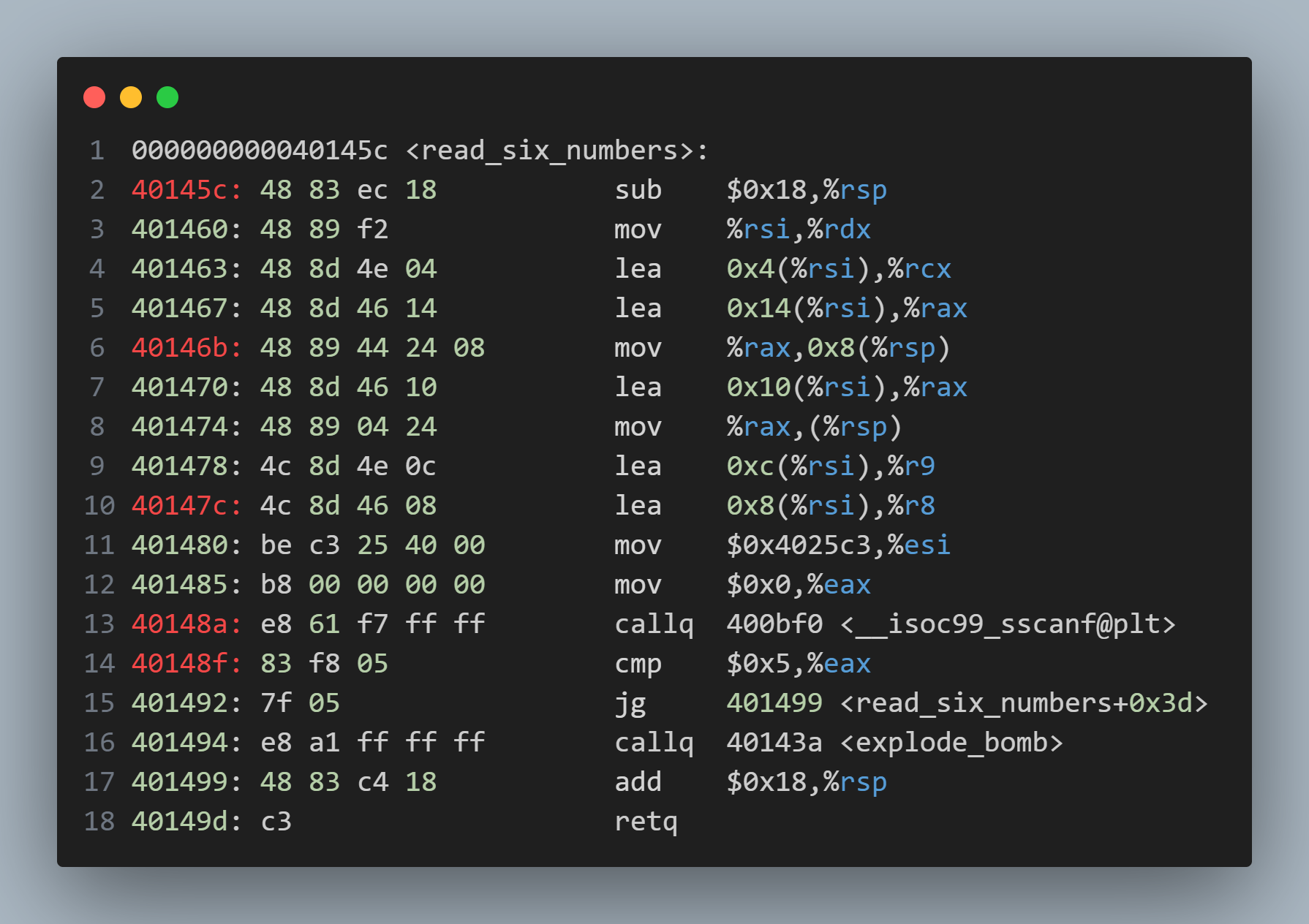

通過閱讀read_six_numbers函數的代碼可以發現各參數存放的地址：

步過這個函數，繼續觀察phase_2的代碼。

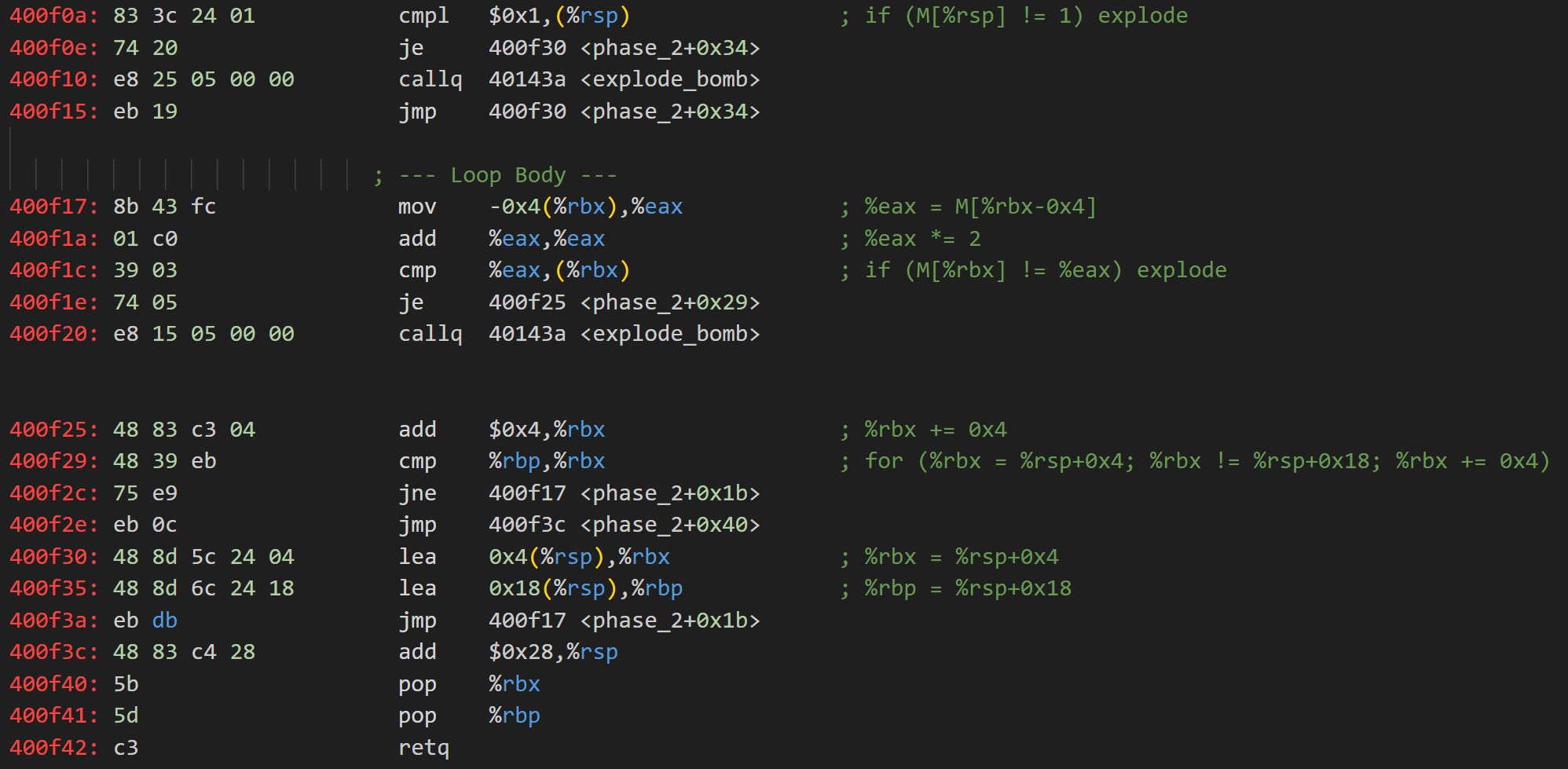

首先0x400f0a檢查(%rsp)是否為0x1，如果不等則直接爆炸。由0x400f02處的代碼可知%rsp = %rsi，且在函數read_six_numbers中%rsi = %rdx，所以(%rsp)中的值就是用戶輸入的第一個數字(即檢查用戶輸入的第一個數字是否等於1)。

如果通過該檢查，則跳轉到0x400f30處，初始化%rbx與%rbp。通過觀察，可以發現0x400f17~0x400f2c是一個for循環。

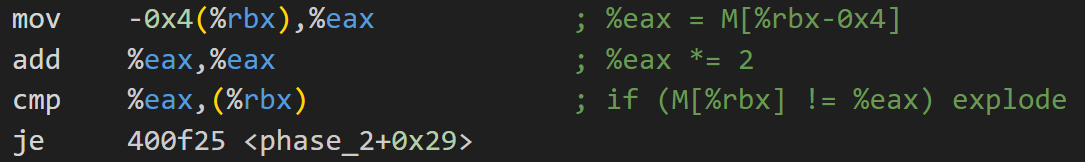

仔細觀察循環，發現%eax讀取-0x4(%rbx)中的值。因為int類型占4字節，所以若%rbx指向用戶輸入的第i個數，M[%rbx - 0x4]會讀取用戶輸入的第i - 1個數。同時，因為執行add指令比執行mul指令速度快，所以程序使用add指令優化%eax *= 2。

最後兩條指令比對%eax與(%rbx)的值，若是不相等則爆炸。由此我們可以構造出一個長度為6的數組，首項為1，其後每一項都是前一項的兩倍。

得到答案：1 2 4 8 16 32。

Phase_3

在phase_3處打斷點，輸入1 2，觀察該處代碼。

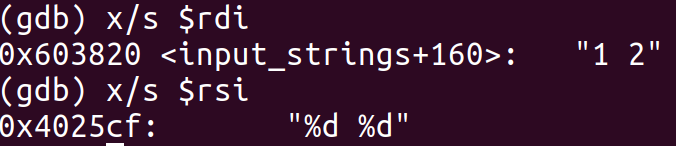

發現了熟悉的sscanf函數，如我們做phase_2時一樣，查看sscanf的幾個參數。

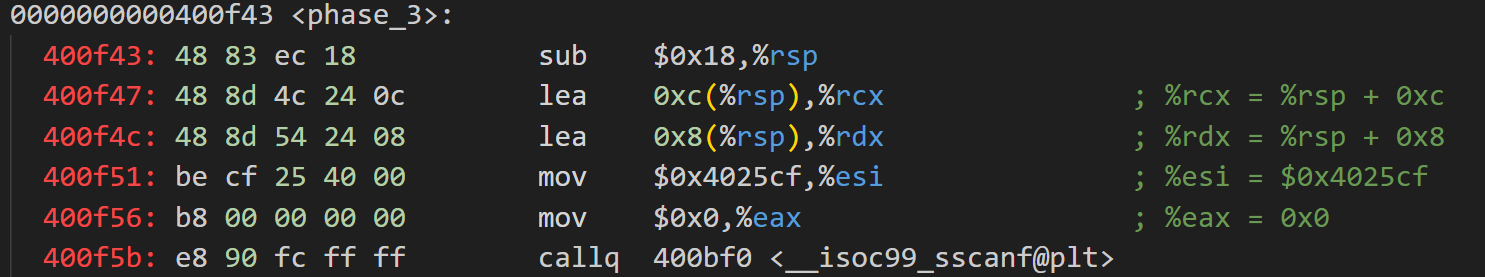

透過觀察0x400f47與0x400f4c處的lea指令發現將用戶輸入讀入%rsp+0x8與%rsp+0xc處。為更好理解，我們假設%rsp+0x8與%rsp+0xc為一個數組userinput[2]，%rsp+0x8為userinput[0]，%rsp+0xc為userinput[1]。

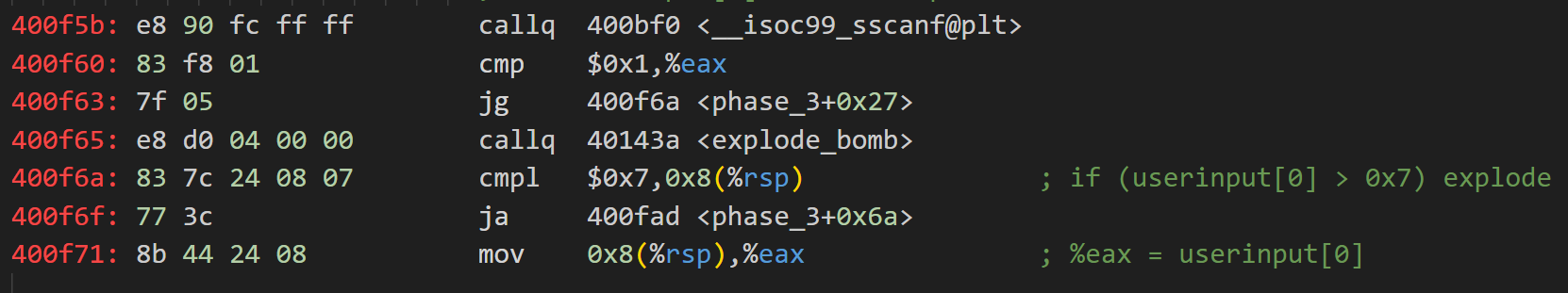

0x400f60~0x400f65處的代碼檢查輸入長度，通過查看sscanf函數參數我們知道輸入應該為兩位。0x400f6a處的代碼檢查userinput[0]，若大於7則爆炸。然後0x400f71處的指令將%eax賦值userinput[0]。

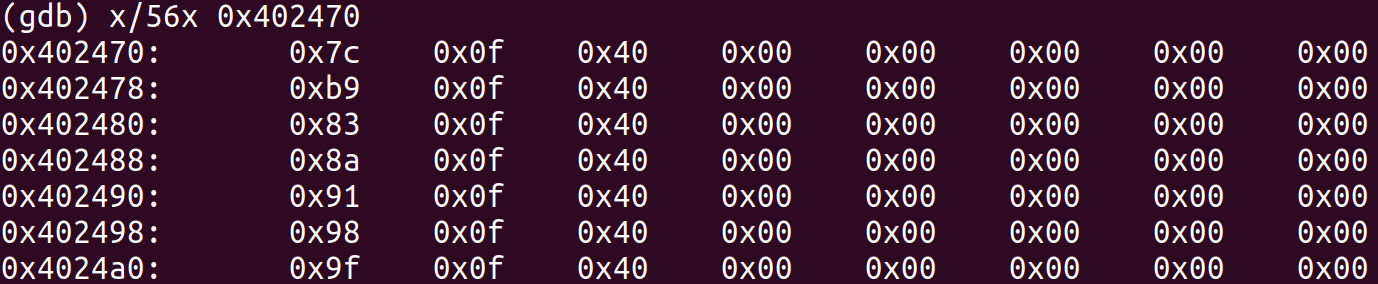

特別注意0x400f75處的代碼，發現其為switch指令的跳轉表，跳轉的公式即：<基地址> + <寄存器值> * <表項類型大小>。查看0x402470中的值，即跳轉表的基地址。由0x400f6a處的判斷可以推測該跳轉表大小應為7項，因為跳轉表儲存的值佔8字節，所以跳轉表所佔的字節大小為$7 \times 8 = 56$字節。

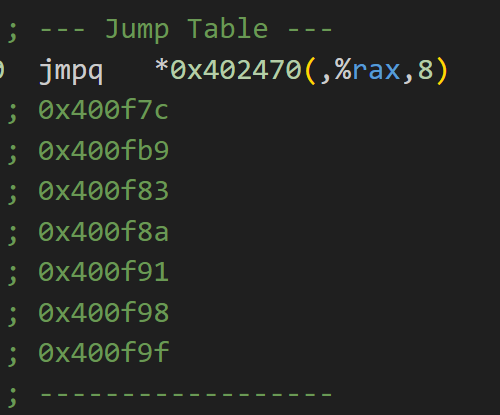

因為該機器為小端序，所以地址是倒序的，恢復後地址如下。

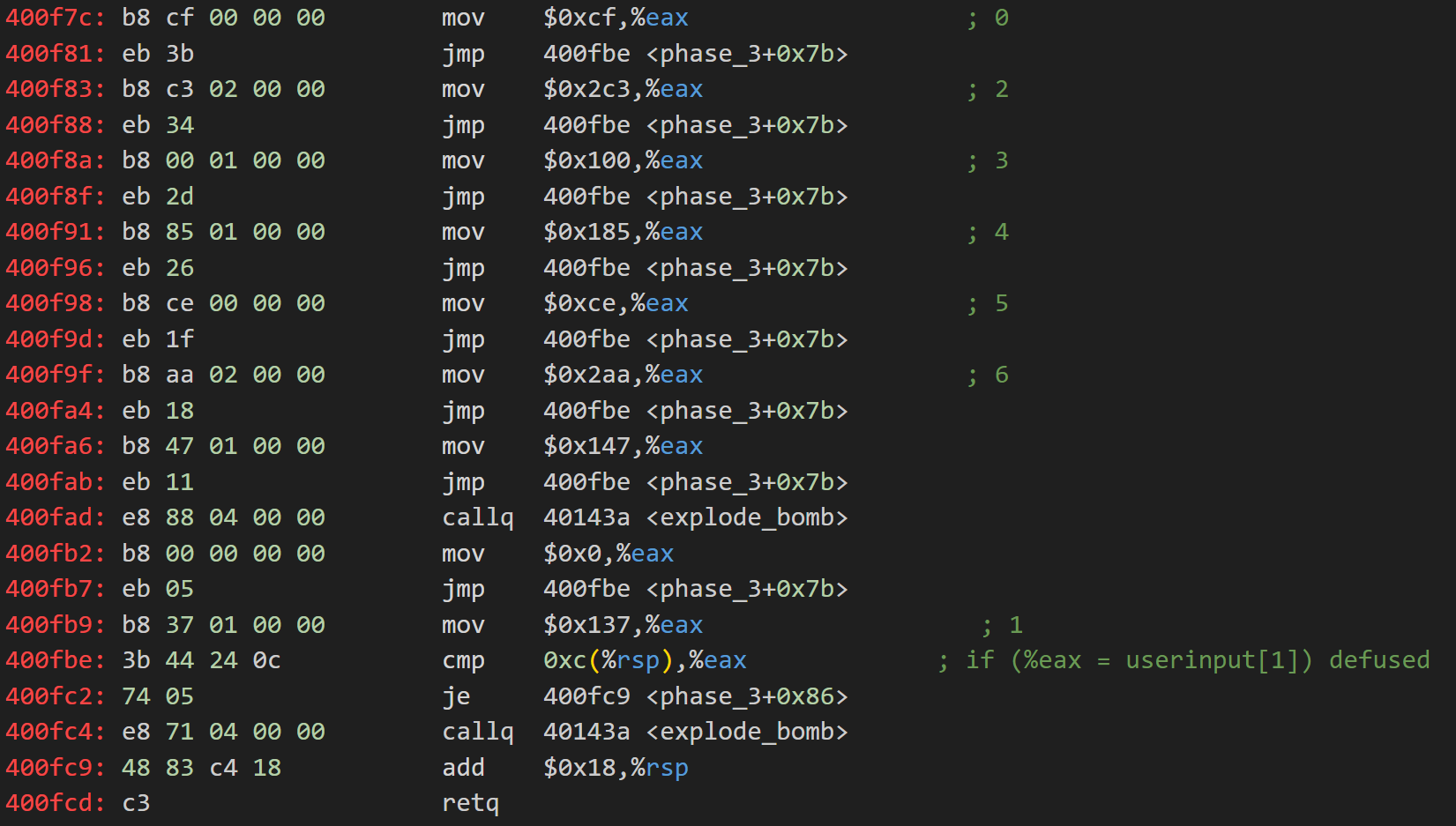

觀察phase_3剩餘代碼，在跳轉表跳轉到的地址處，我標註了跳轉過來對應的userinput[0]值。我們可以看到在每個跳轉後代碼都會給%eax賦予一個特定的值。

觀察0x400fbe處的代碼，是一個判斷語句。若賦予%eax的特定值等於userinput[1]則成功，所以此題不僅一個解。其中一個解為1 311(0x137)。

Phase_4

依照慣例，在phase_4處打斷點，隨便輸入幾個數字，開始閱讀反彙編代碼。

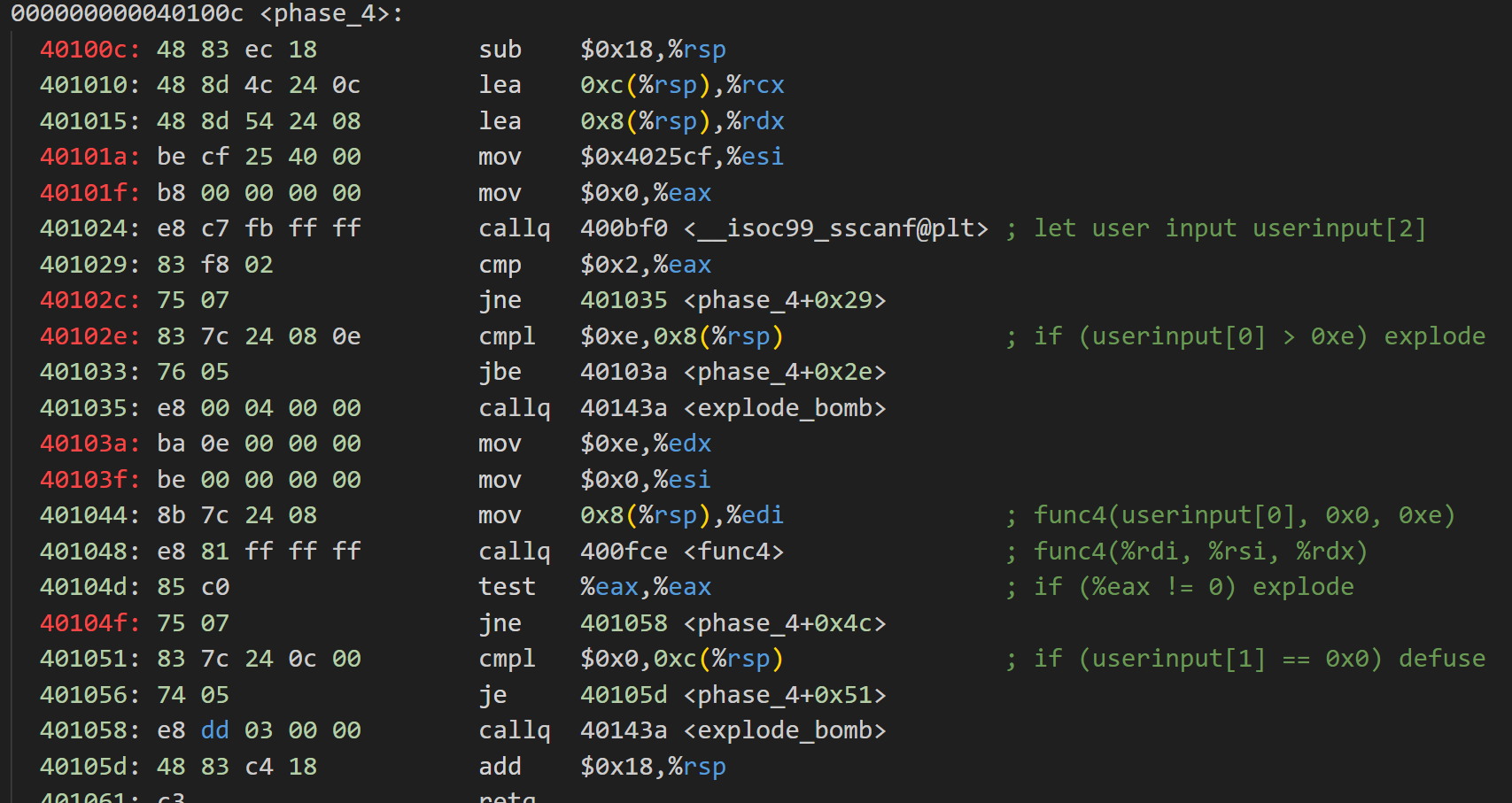

注意觀察0x40103a~0x401048處的代碼，調用了func4函數。我們可以看到0x40104d要求func4的返回值要等於0才可正確解彈，我們還可以發現0x401051處要求用戶輸入的第二個數字等於0才可正確解彈。

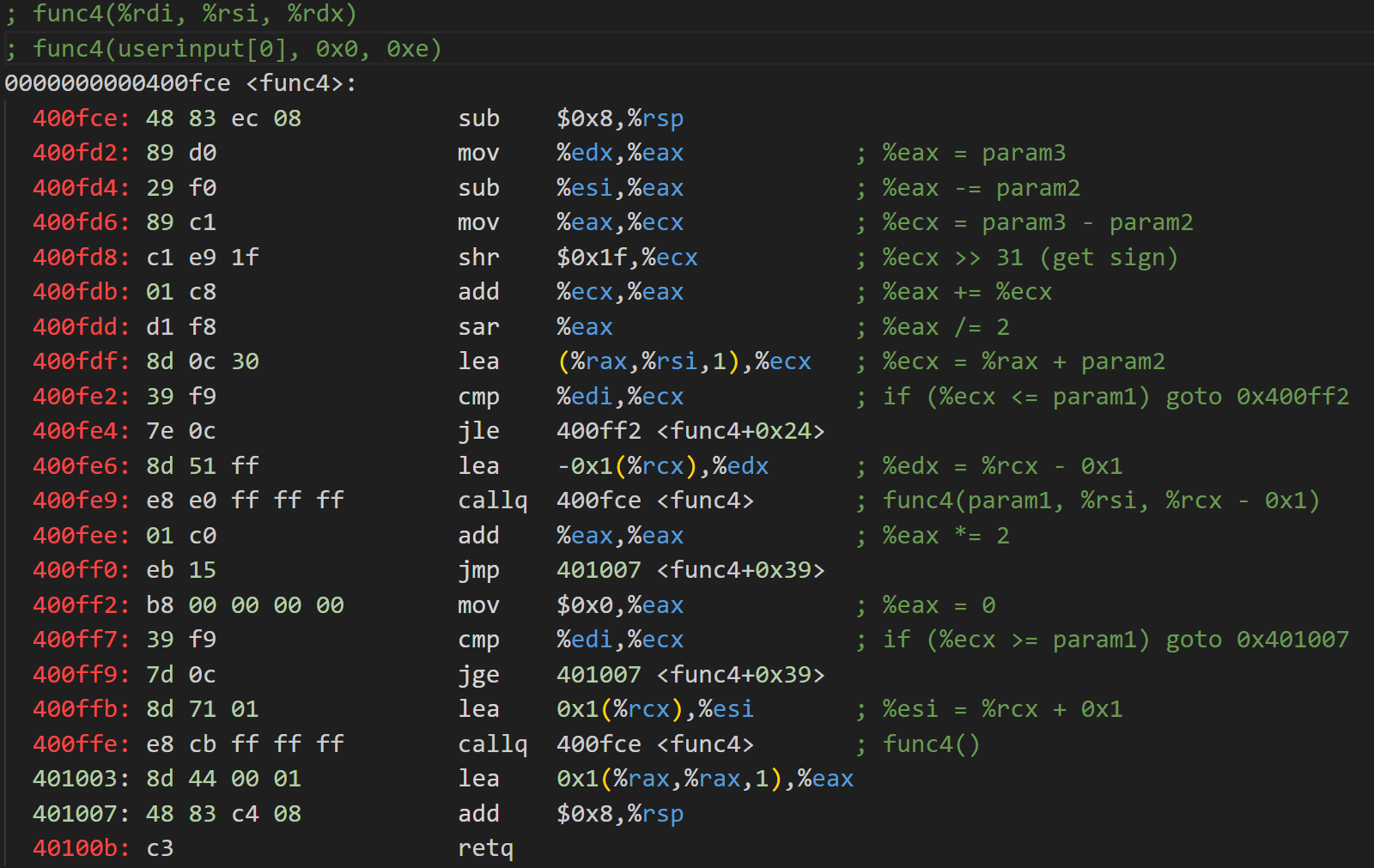

查看func4的反彙編代碼。

直接閱讀彙編碼並不好理解這段代碼的運行規則，我們人肉把這段代碼轉換成C++代碼，試試這樣可讀性會不會提高。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// func4(userinput[0], 0, 14);
int func4(int input, int a, int b) {
    int tmp1, tmp2;
    tmp1 = b - a;
    tmp2 = tmp1 >> 31;  // Get sign
    tmp1 += tmp2;       // Add sign
    tmp1 /= 2;
    tmp2 = tmp1 + a;
    if (tmp2 < input) {
        func4(input, tmp2 + 1, b);
        return 1;
    }
    else if (tmp2 == input) {
        return 0;
    }
    else {
        func4(input, a, tmp2 - 1);
        return tmp1 * 2;
    }
}

這樣閱讀起來方便多了。還記得我們的目標是使func4返回0，最簡單的方式是使tmp2 == input。通過初始傳入的參數計算tmp2的值，我們可以得到tmp2等於7。

得到答案：7 0(不僅一組解)。

Phase_5

對phase_5打斷點，隨便輸入幾個數字，開始我們的分析。

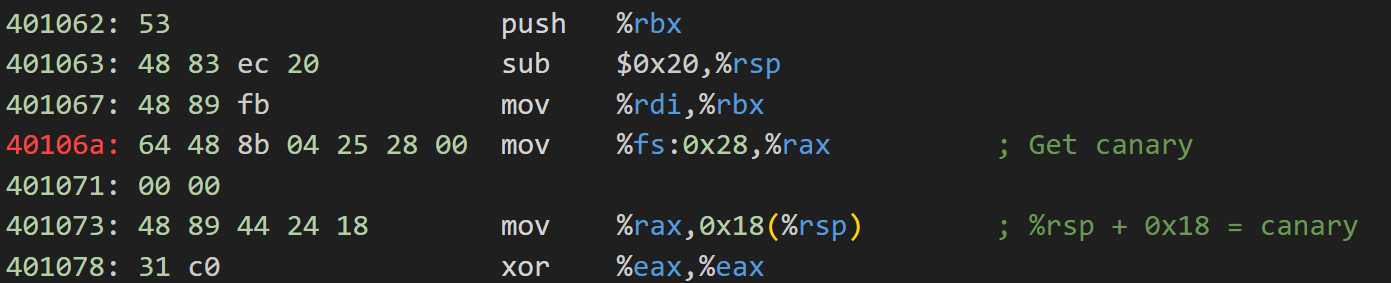

讀者可能會疑惑0x40106a處的mov %fs:0x28, %rax是甚麼？複習一下CSAPP第三章可以發現，這個位置存放著程序的金絲雀值(canary)，用來檢測棧溢出。

在代碼的末尾我們可以看到程序再次取出棧中之前儲存的金絲雀值，通過xor比對是否與真正的金絲雀值相等，如果不相等則代表發生棧溢出。

0x40107a~0x40107f與0x4010d2~0x4010d7處代碼檢測輸入長度是否為6，並置零%rax的值。

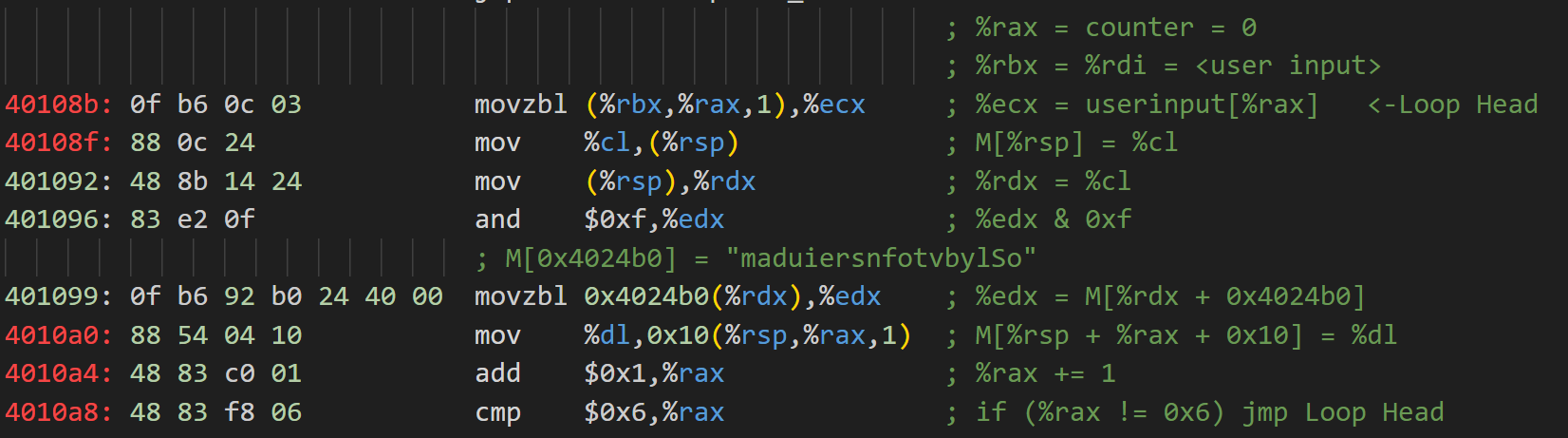

接下來是重中之重，分析代碼中的循環，即0x40108b~0x4010a8處的代碼。

通過彙編代碼很難看懂代碼邏輯，我們同樣將其轉成C++觀察。

1
2
3
4
5
6
7
8
9
10
void EncryptLoop() {
    char* tmp;      // %rdx
    char msg[6];    // %rsp
    char userinput[6];
    for (int i = 0; i < 6; i++) {
        *tmp = userinput[i] & 0xf; // 1111
        tmp = (char*)(0x4024b0 + (int)tmp);
        msg[i+0x10] = *tmp;
    }
}

我們發現在0x401096處的and指令，只取%rdx的最低一位。0x401099處的代碼中發現一個內存地址0x4024b0，查看其中內容。

我們用不到那麼長的內容，只取前面第一串內容即可。

1
2
tmp = (char*)(0x4024b0 + (int)tmp);
msg[i+0x10] = *tmp;

對於這兩段代碼，作用是將從0x4024b0開始的第(int)tmp個字符放入msg[i+0x10](M[%rsp+0x10])中，作為後續字符串對比的輸入。

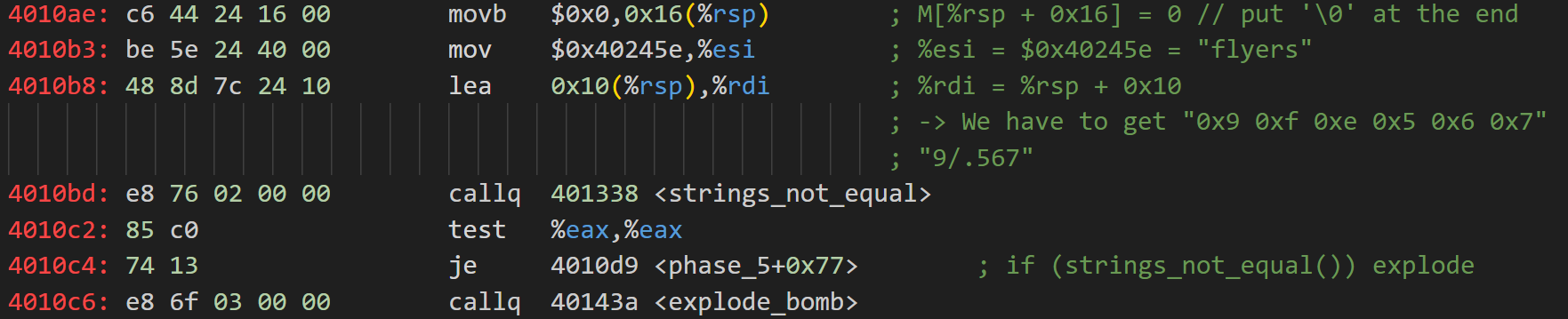

觀察0x4010ae~0x4010bd處代碼，我們可以發現strings_not_equal調用的兩個參數分別是處理後的用戶輸入M[%rsp+0x10]與硬性寫入的內存地址0x40245e。查看0x40245e存放的內容。

對比0x4024b0處的字符串，我們需要計算如何使用"maduiersnfotvbylSo"湊出"flyers"。通過計算我們很容易可以得出每個字浮需要的偏移為"0x9 0xf 0xe 0x5 0x6 0x7"。(即：0x4024b0 + 0x9為'f'，0x4024b0 + 0xf為'l'…其餘類推)

現在我們需要思考甚麼輸入可以造成%rdx依序為"0x9 0xf 0xe 0x5 0x6 0x7"。我們需要<輸入> & 0xf後，可以得到所需的偏移，查詢ASCII碼對照表後，我們可以找到其中一組解：9/.567(十六進制為：39 2f 2e 35 36 37)。

Phase_6

這題有點難度，讀者們可以先去休息下，精神充沛後我們繼續解phase_6。

我們可以看到phase_6中又出現了熟悉的read_six_numbers函數。打上斷點，隨便輸入六個數字，我們開始分析。

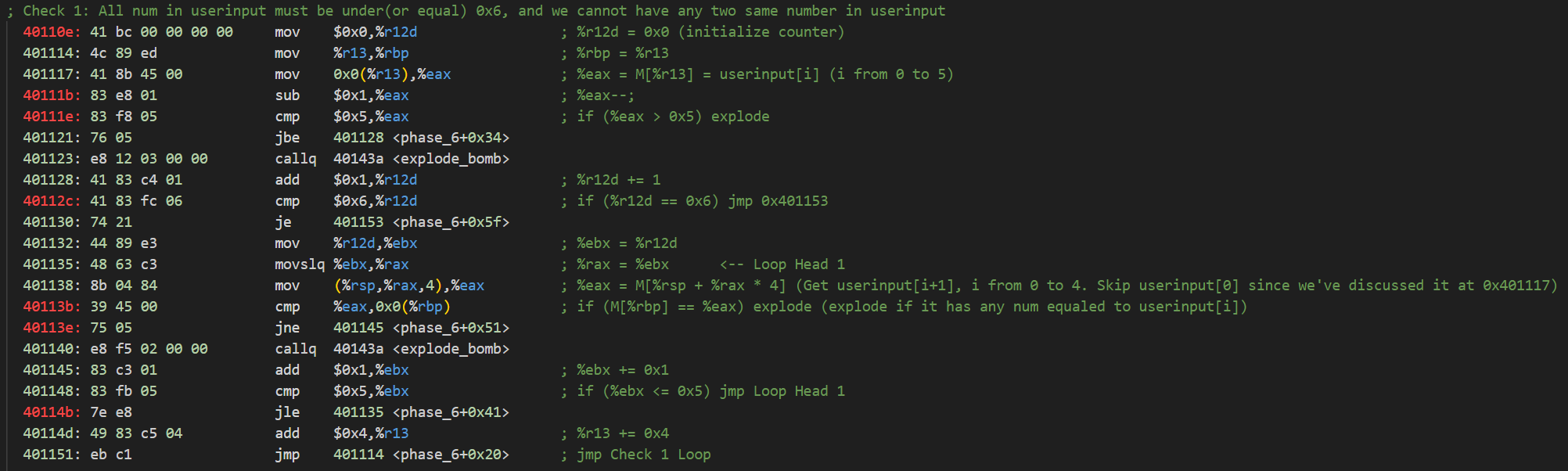

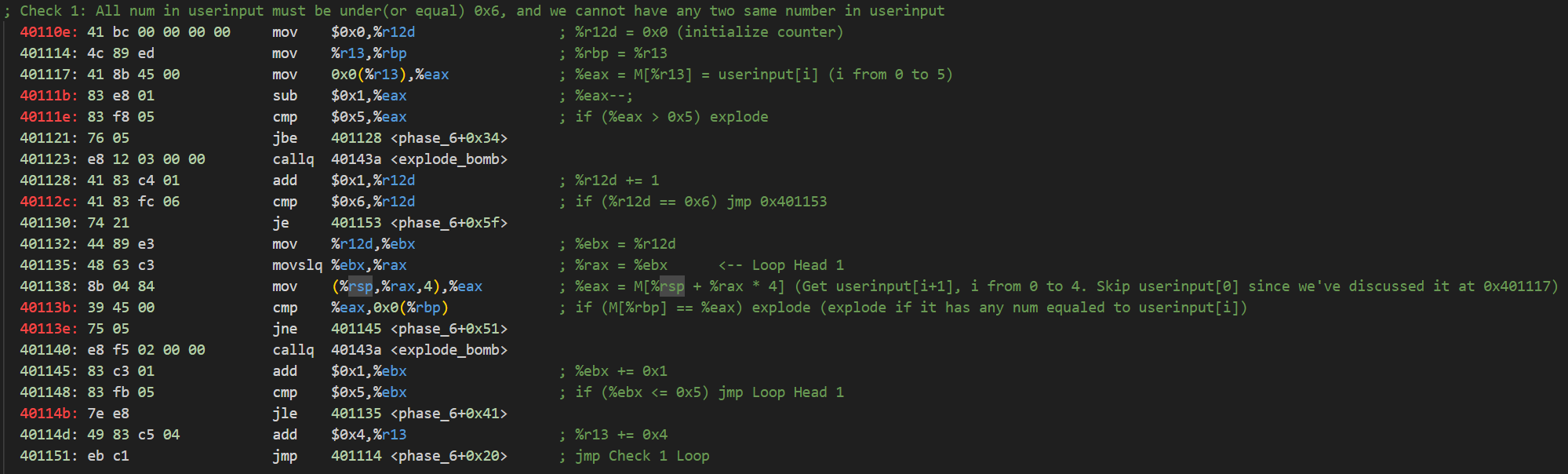

觀察代碼，我們可以看到0x40110e~0x401151是一個以%r12d為計數器的大循環(Check 1 Loop)。在這個大循環裡面，還套嵌著另一層循環0x401135~0x401148(Loop 1)。

Loop 1的作用是利用循環檢測userinput[i]之後的所有數字是否有任何一個數字與userinput[i]相等。Check 1 Loop的作用在遞增i，確保整個數組中的數字都不相等且皆不大於6。相等於以下代碼：

1
2
3
4
5
6
for (int i = 0; i < 6; i++) {
	for(int j = i+1; j < 6; j++) {
		if (userinput[i] == userinput[j])
			explode_bomb();
	}
}

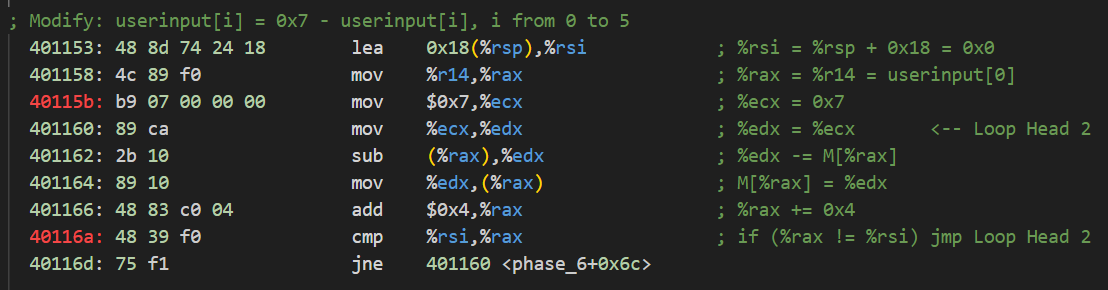

0x401153~0x40116d處代碼遍歷userinput，將每一項修改為0x7 - userinput[i]。相當於以下代碼：

1
2
3
for(int i = 0; i < 6; i++) {
	userinput[i] = 0x7 - userinput[i];
}

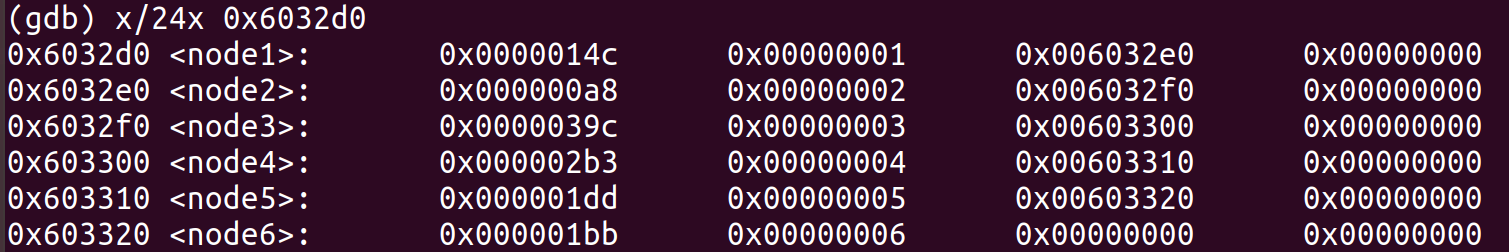

在0x401183處我們發現一個內存地址0x6032d0，通過gdb我們查看一下該內存地址內儲存的值。

通過名字與內存中的值，我們可以猜測這是一個鏈表的頭節點。鏈表的定義如下：

1
2
3
4
5
struct Node {
	int val;
	int key;        // 說明該節點為node幾
	Node *next;     // 佔8字節，指向下一個鏈表節點的地址
};

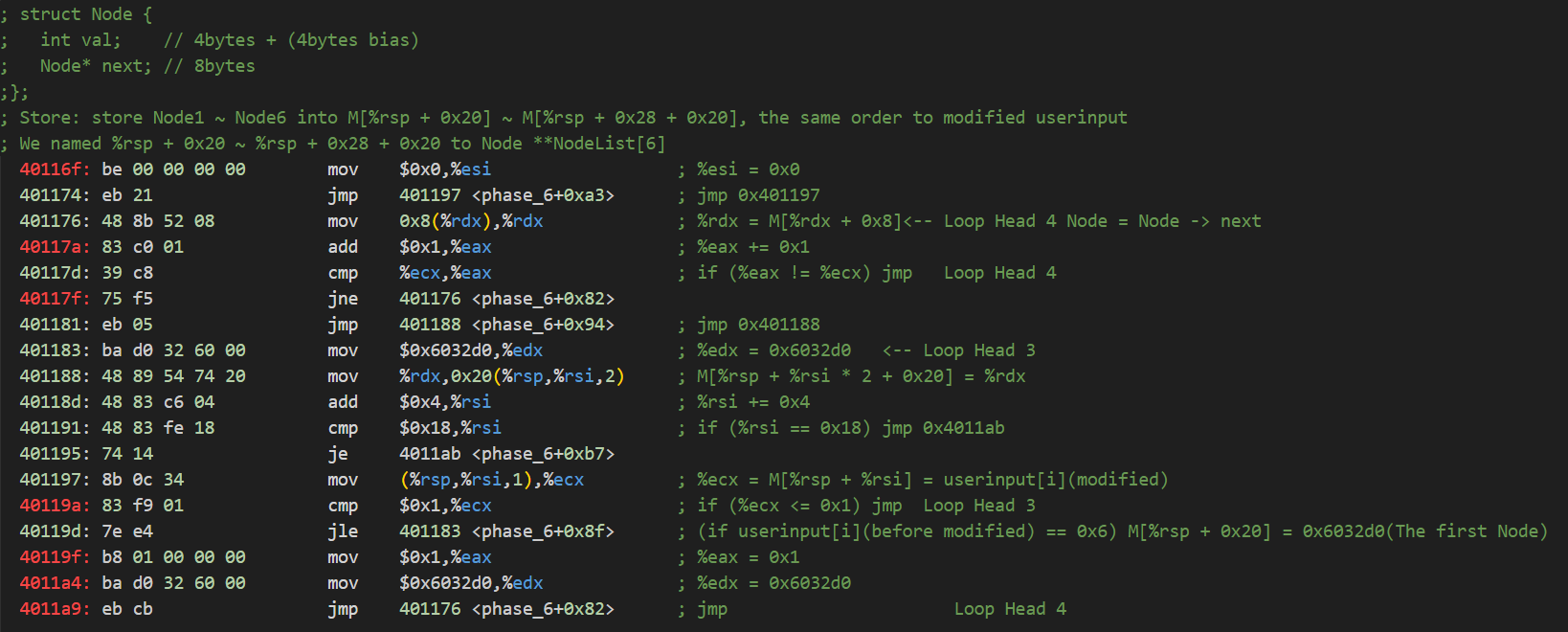

首先看一進入此部分就跳轉到的地址0x401197處的代碼：首次執行時如果修改後的userinput[0]等於0x1則將M[%rsp+0x20]處寫入0x6032d0(即Node 1的內存地址)，否則則跳轉到Loop 4執行循環。觀察Loop 4的循環，我們可以發現這一段代碼就是讀取第%ecx個鏈表節點。Loop 3則將讀取的節點存入M[%rsp + %rsi*2 + 0x20]中。

我們可以將其轉換成等價的C++代碼觀察。

1
2
3
4
5
6
7
8
9
10
11
// 令%rsp+0x20 ~ %rsp+0x48為指向鏈表的指針，即：Node **NodeList[6]
// 令原本的鏈表按數字排序(即Node1後接Node2...依此類推)
// 此處的userinput為處理過的(0x7 - userinput[i])的數組
Node *head;
for (int i = 0; i < 6; i++) {
	head = 0x6032d0;    // Node類型為指針，所以可以直接將第一個節點的內存地址賦予它
	for (int j = 0; j < userinput[i]; j++) {
		head = head->next;
	}
	*NodeList[i] = head;
}

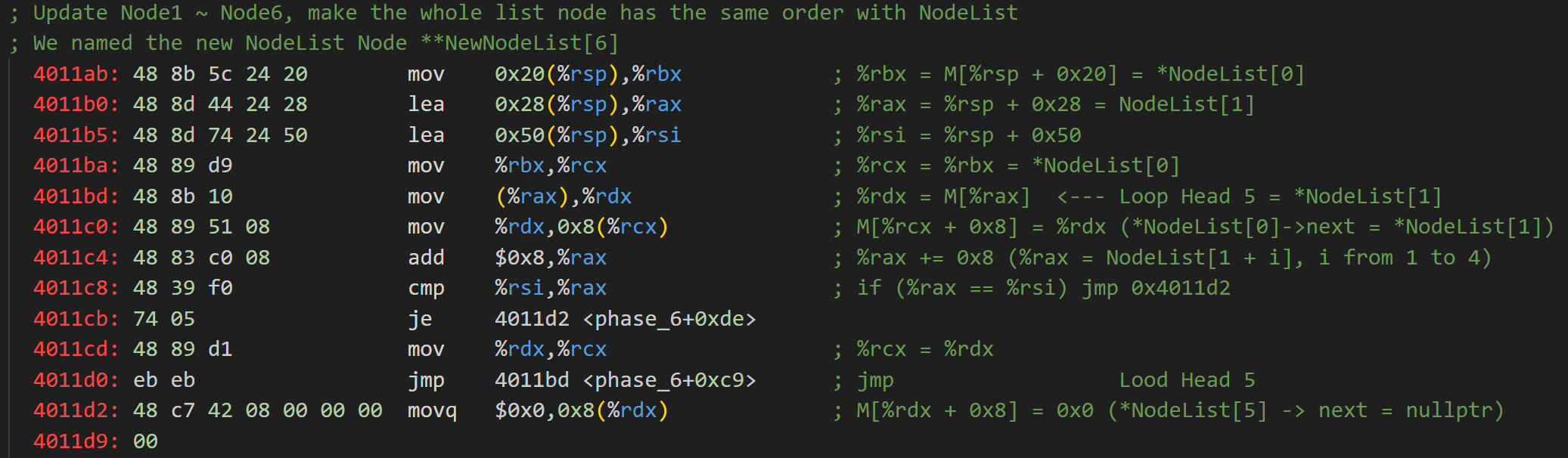

這一段代碼稍微較好了解，比較容易困惑的點在0x4011b5處的%rsp + 0x50。讀者可能會想這個值好像不在我們的鏈表範圍內，但是仔細閱讀代碼後可以發現0x4011c4與0x4011c8處的代碼使用的是%rax(計數器) + 0x8的值與%rsp + 0x50比對，所以循環真正運行的範圍在%rsp + 0x20~ %rsp + 0x48的40個字節。

1
2
3
4
5
6
7
Node *head = *NodeList[0];
for (int i = 1; i < 6; i++) {
	Node *next = *NodeList[i];
	head -> next = next;
	head = head -> next;
}
head -> next = nullptr;

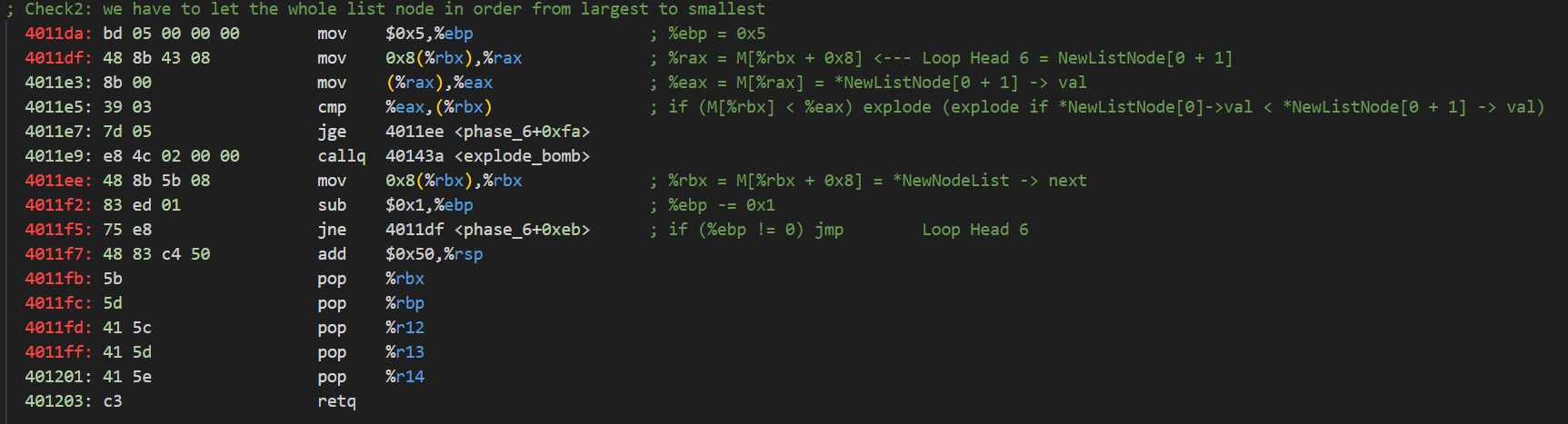

Loop 6的功能是取得每個節點的值，並檢驗鏈表是否依節點的值由大排到小。與以下C++代碼功能相等

1
2
3
4
5
6
7
8
9
Node *head = 0x6032d0;
Node *next = head -> next;
for (int i = 0; i < 5; i++) {
	if (head -> val < next -> val) {
		explode_bomb();
	}
	head = head -> next;
	next = next -> next;
}

綜合以上分析，可以得知我們需要讓鏈表依據節點的值由大排到小，首先查看各節點的值。

1
2
3
4
5
6
7
8
9
10
11
Node1->val: 0x14c = 332

Node2->val: 0xa8 = 168

Node3->val: 0x39c = 924

Node4->val: 0x2b3 = 691

Node5->val: 0x1dd = 477

Node6->val: 0x1bb = 443

所以我們可以得知，被程序修改過的userinput(0x7 - userinput[i])應該為3 4 5 6 1 2。反推原始值我們可以得到答案：4 3 2 1 6 5。

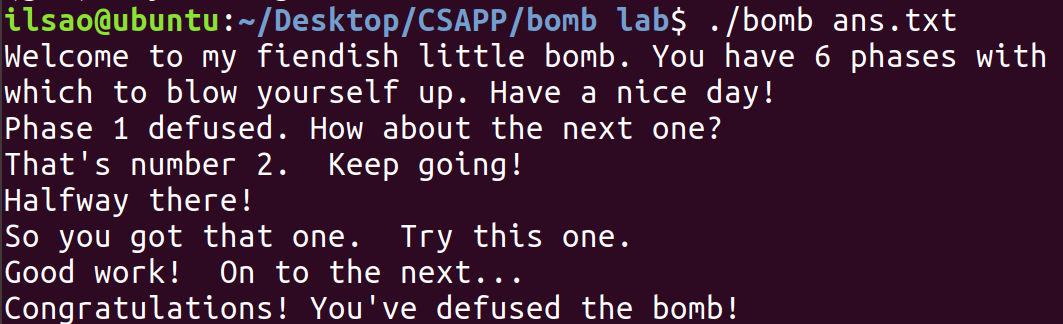

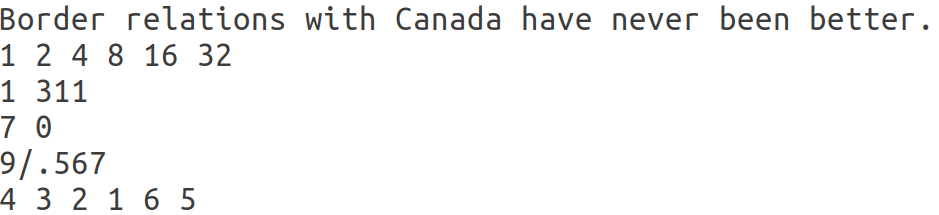

以上，phase_1到phase_6全部被我們解開。

Lab在最後還留有一個secret_phase，在此就留作讀者讀完本文的課後練習。筆者寫完這篇題解準備溜去早點休息，為讀者們寫下一個Attack Lab題解做準備與學習。

後記

筆者仍是一位正在學習的菜鳥，正利用高中畢業後與上大學前的空閒時間增強學習稍微底層一點的東西。這段時間也會是筆者發文的高發期，不知道進入大學後還有沒有這麼多時間進行創作或自由時間學習。若發現本文某些地方代碼錯誤或分析邏輯錯誤，歡迎各位大佬指正，筆者會虛心學習。日後可能會發一些CSAPP相關Lab的題解、密碼學、逆向工程相關的筆記或者教學創作，雖然筆者學識尚淺，但是仍希望可以將這些知識傳遞給擁有相同困惑或相同興趣的網友們。
